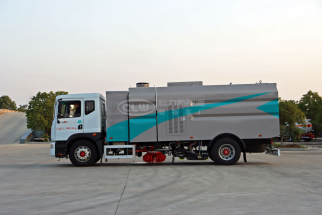

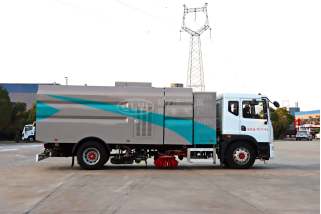

該款純電動洗掃車是我公司開發的新一代環衛產品，采用東風汽車公司EQ1180DACEV型二類載貨汽車純電動底盤改裝，零排放。具有路面洗掃、清掃、清洗，可清洗路沿，路緣石立面、前角噴、后噴霧，高壓噴**可清洗路標、廣告牌等功能。選裝低壓灑水系統時，可進行低壓前對沖或鴨嘴沖洗。
清掃：上裝電機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，上裝電機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于2.8m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動電機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用自吸水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
公告型號 | HCQ5181TXSEQBEV型純電動洗掃車 | 外形尺寸 | 9270*2460*3060(mm) | |||
底盤型號 | EQ1180DACEV | 上裝容積 | 14方（7水7塵） | |||
總質量 | 18000KG | 上裝電動機額定功率 | 80KW | |||
整備質量 | 13990,14490kg | 上裝每小時消耗電量 | 40-50KWH | |||
軸距 | 5300MM | 建議充電樁功率 | 120KW | |||
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 | |||
軸數 | 2 | 電池類別 | 磷酸鐵鋰電池 | |||
底盤電機**功率 | 185KW | 電池品牌 | 寧德時代 | |||
電池電量 | 314KWH | 燃料種類 | 純電動 | |||
表1 主要技術參數
項目 | 參數 | 備注 | |||
公告參數 | 整車公告 | HCQ5181TXSEQBE | |||
底盤公告 | EQ1180DACEV | ||||
質量參數 | **總質量 | 18000 | |||
整備質量 | 13990,14490kg | ||||
載質量 | |||||
尺寸參數 | 長×寬×高 | 9270 * 2460 * 3060 (mm) | |||
軸距 | 5300 | ||||
前懸/后懸 | 1225/2745 | ||||
前/后輪距 | 1923/1865 | ||||
其他 | **車速（km/h） | 90 | / | ||
公告續駛里程 | 390 | ||||
充電時間 | 2 | 20%-90%soc | |||
動力電池 | 電池類型 | 磷酸鐵鋰 | |||
電池廠家 | 寧德時代 | ||||
電池電量（kWh） | 314.14 | ||||
標稱電壓（V） | 579.6 | ||||
底盤電機 | 生產企業/型號 | TZ370XS-LKM1303/蘇州綠控傳動科技股份有限公司 | |||
類型 | 永磁同步電機 | ||||
額定/峰值功率（kW） | 100/185 | ||||
額定/峰值扭矩（Nm） | 750/1300 | ||||
額定/峰值轉速 | 1270/3500 | ||||
底盤電機**器 | 型號 | KTZ54X42S-DG1 | |||
生產企業 | 湖北東格 | ||||
吸掃作業 | 清掃效率 | ≥95% | |||
**吸入粒度 | 110mm | ||||
吸掃寬度 | 3.5m | ||||
**清掃能力 | 70000m3/h | ||||
碟形盤刷外伸尺寸 | ≥400mm | ||||
吸掃行駛速度 | 3-20km/h | ||||
清水箱、垃圾箱 | 清水箱額定容量 | 7m3 | |||
垃圾箱額定容量 | 7m3 | ||||
卸料門開啟角度 | ≥50° | ||||
液壓系統 | 型式 | 開式、電氣** | |||
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | ||||
系統壓力 | 16MPa | ||||
液壓油箱容量 | 60L | ||||
油溫 | 60?C | ||||
高壓水系統 | 型式/品牌 | 柱塞泵/原裝進口品牌 | 品孚、大龍、AR（艾熱）、普萊索利、霧德 | ||
**壓力 | 10MPa | ||||
額定轉速 | 1450r/min | ||||
水閥型式 | 氣控高壓球閥 | ||||
水閥壓力 | 7MPa | ||||
噴嘴型式 | 高壓洗滌型 | ||||
水濾器 | 濾網式 | ||||
清洗速度 | 3~20Km/h | ||||
清洗寬度 | 3.5m | ||||
清洗水壓力 | 10MPa | ||||
水泵流量 | 142L/min | ||||
噴淋系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | |||
掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可****，具有自動避讓功能 | |||
掃盤直徑 | 850 mm | ||||
掃盤速度 | 高：110r/min；中：80r/min；低：50r/min | ||||
掃盤角度 | 前傾：4-6度；外傾：4-7度 | ||||
吸盤 | 型式 | 雙吸口，液壓**，彈簧懸浮。 | |||
吸口直徑 | 180mm | ||||
吸盤寬度 | 2400mm | ||||
側噴桿 | V型噴桿，具有自動避讓功能 | ||||
作業續航能力 | 強掃模式 | 作業時間+加清水的時間+排污水的時間（綜合使用時間）=6.5小時 | SOC：**-20% | ||
每30min排一次污水；每50分鐘加一次清水 | |||||
標準模式 | 作業時間+加清水的時間+排污水的時間（綜合使用時間）=9.8小時 | ||||
每40min排一次污水；每50分鐘加一次清水 | |||||
采用304單層不銹鋼瓦棱結構設計，集部分清水箱與垃圾箱于一體。垃圾箱傾翻卸料，卸料角達480，垃圾箱總?cè)莘e達7m3，有效容積不小于4m3。
垃圾箱后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。
垃圾箱中的污水箱內采用大平面斜坡結構，**卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報**和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓自潔裝置在傾倒垃圾后可對污水箱進行自動清洗。
圖1 大平面斜坡結構
垃圾箱中的吸塵筒采用雙層不銹鋼結構，便于吸塵筒長期磨損后的更換。
圖2 不銹鋼吸塵筒
采用為新能源洗掃車定制開發的6.3號離心風機，具有效率高、噪聲低、性能曲線平坦、高效區寬廣等特點。風機轉速范圍2200——2900rpm；流量大于11000m3/h,全壓大于9300pa。
采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送**吸口，作業飛濺少，污水吸凈率高。
采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。當側噴桿遇到前方障礙物，可向內收縮避讓，越過障礙后自動恢復到正常工作位置。
高壓清洗系統由高壓水泵、高壓管路系統、分水閥、噴桿/噴嘴等組成。用于給角噴、掃盤噴桿、吸嘴噴桿、自潔、噴霧、手持噴**提供高壓水。
高壓水泵采用知名品牌柱塞式水泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過安全閥和溢流閥保護，有效防止高壓水泵損壞。
側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗**，可用于清洗車身和其它設備和**。
圖3 沖洗卷盤
精機疊加閥組，確保整車液壓動作的穩定性和流暢性；齒輪泵采用國產優質泵，性能可靠。
在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如上裝動力系統故障無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。
采用“顯示屏+**器+CAN總線操作面板”的**模式。具備一鍵啟動作業和一鍵停止作業功能。所有作業功能模式均可任意組合配置使用。
中控屏
采用7.0寸采用帶觸摸功能的中控屏**，防護等級IP65，分辨率800*480TFT。監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；
IO手動模式，當車輛維修、調試時使用IO手動模式，執行機構動作不受傳感器邏輯判斷。
圖4 中控屏
尾部配置操作面板
位于車輛右側后輪之后，主要用于垃圾箱的卸料、調試維修。
圖5 操作面板
語音播報器
多種的語音提示和音樂報**，準確播報各種安全提示和故障點。
高清監控顯示器
在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

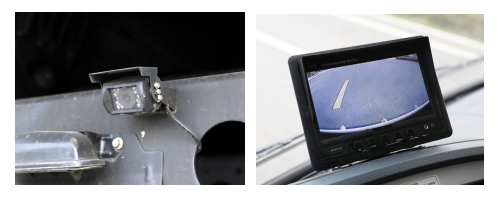

圖6 高清攝像頭及液晶顯示屏
上裝電機
上裝電機根據洗掃車的運行特點定制開發的永磁同步電機，額定轉速1800r/min時，電機持續功率50kW。通過膜片式聯軸器、軸承座、皮帶輪驅動風機、高壓水泵、液壓油泵工作。高壓水泵前有氣動離合器，氣動離合器分離，高壓水泵不需工作。
電機**器
將車輛動力電池高壓直流電轉為上裝永磁同步電機所需的交流電，并可根據具體的作業工況要求對電機的轉速進行調整。具有如下特點：
ü 整機采用鑄鋁開模設計，防護等級高；
ü 具備上電緩沖、溫度檢測、輸入輸出過壓與欠壓保護、過流保護、限流保護、過載保護等功能；
ü 高可靠性的模塊化電路設計，具有優越的抗電磁干擾性能。
圖7 上裝電機**器
具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。
配置安全棒，為車輛維修或檢查時，提供安全保護。安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。
圖8 安全棒
清水箱內設有低水位傳感報**系統，缺水時報**且水泵自動停機。
車輛處于作業狀態倒車，掛倒擋后，自動停止作業，掃盤、噴桿、吸嘴等自動收回。
優化風機性能和風道系統，降低能量損耗，作業續航可以提升約20%。該車輛動力電池搭載287度電，采用標準模式，可以持續作業10個小時；采用強力模式，可以持續作業6.5個小時。
采用“顯示屏+**器+CAN總線操作面板”的**模式。中控屏可以監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；可以通過遠程終端傳遞給監控平臺，實時監控車輛作業指標，大幅度提高車輛的售后服務效率。
核心零部件均與知名企業合作開發；高壓水泵、溢流閥、卸荷閥等為國際知名品牌，質量優良，可靠度高。
表1 底盤隨車工具
序號 | 類型 | 單位 | 數量 | |
1 | 隨車工具 | 雙頭扳手-13X15 | 把 | 1 |
雙頭起子總成 | 把 | 1 | ||
鯉魚鉗總成-8 | 把 | 1 | ||
小活動扳手總成-200X24 | 把 | 1 | ||
車輪螺栓螺母扳手-27 | 把 | 1 | ||
專用工具袋 | 個 | 1 | ||
輪胎撬棍兼千斤頂搖臂-450 | 把 | 1 | ||
輪轂軸承螺母套筒扳98mm | 把 | 1 | ||
2 | 反光背心 | 件 | 1 | |
3 | 20噸油壓千斤頂 | 個 | 1 | |
4 | 三角**示牌 | 個 | 1 | |
5 | 保修手冊 | 本 | 1 | |
6 | 服務站站點手冊 | 本 | 1 | |
7 | 使用說明書 | 本 | 1 | |
8 | 停車楔 | 只 | 2 | |
表2 備品備件清單
序號 | 類型 | 單位 | 數量 |
1 | 后門、風機、吸塵筒密封條 | 根 | 3 |
2 | 消防水帶、消防扳手、污水帶 | 套 | 1 |
3 | 水濾扳手 | 把 | 1 |
4 | 手壓泵桿 | 根 | 1 |
5 | 刷毛 | 套 | 1 |
6 | 清洗** | 把（含**頭） | 1 |
7 | 回吹氣管 | 根 | 1 |
8 | 墊皮、通針 | 套 | 1 |
9 | 快接 | 個 | 2 |
