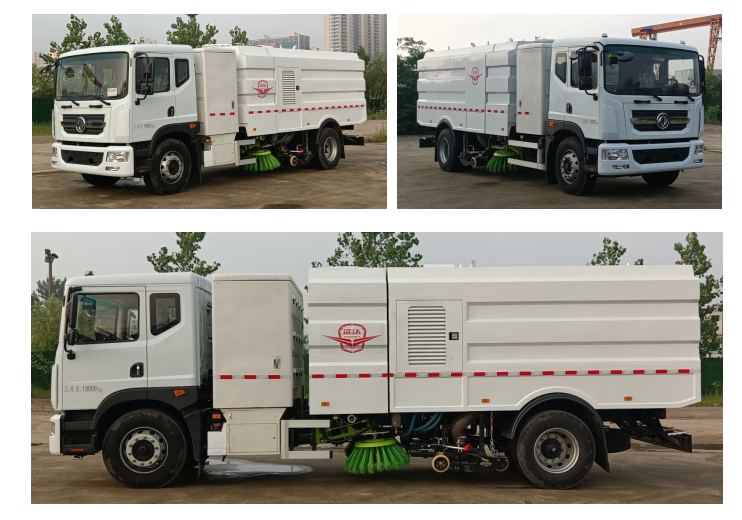

該款純電動洗掃車是我公司開發的新一代環衛產品，采用東風汽車公司EQ1181DACEV3型二類載貨汽車純電動底盤改裝，零排放。具有路面洗掃、清掃、清洗，可清洗路沿，路緣石立面、前角噴、后噴霧，高壓噴**可清洗路標、廣告牌等功能。選裝低壓灑水系統時，可進行低壓前對沖或鴨嘴沖洗。
清掃：上裝電機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。
洗掃：清掃作業裝置工作的同時，上裝電機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于2.8m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。
路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。
后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動電機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。
低壓沖洗：利用自吸水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。
公告型號 | CL5183TXSBEV型純電動洗掃車 | 外形尺寸 | 8670 * 2515 * 3115 (mm) | |
底盤型號 | EQ1181DACEV3 | 上裝容積 | 14方（7水7塵） | |
總質量 | 18000KG | 上裝電動機額定功率 | 80KW | |
整備質量 | 12680KG | 上裝每小時消耗電量 | 40-50KWH | |
軸距 | 5300MM | 建議充電樁功率 | 120KW | |
輪胎 | 295/80R22.5 18PR | 充電時間（建議功率下） | 約2.5小時 | |
軸數 | 2 | 備注：1.該車僅選用5300軸距,裝有吸盤、掃盤、水箱等裝置,用于道路洗掃作業;2.側防護由專用裝置和防護欄組成,防護欄材料:鋁合金,螺栓連接;后下部防護材質:Q235,螺栓連接,截面尺寸240mm×60mm,離地高度490mm; | ||
底盤電機**功率 | 180KW | |||
電池電量 | 287KWH | |||
電池類別 | 磷酸鐵鋰電池 | |||
電池品牌 | 億緯動力 | |||
燃料種類 | 純電動 | |||
表1 主要技術參數
項目 | 參數 | 備注 | ||
公告參數 | 整車公告 | |||
底盤公告 | EQ1181DACEV3 | |||
質量參數 | **總質量 | 18000 | ||
整備質量 | 12720 | |||
載質量 | 5085 | |||
尺寸參數 | 長×寬×高 | 8680×2520×3120 | ||
軸距 | 5300 | |||
前懸/后懸 | 1260/2120 | |||
前/后輪距 | 1910/1865 | |||
其他 | **車速（km/h） | 90 | / | |
續駛里程 | 380 | |||
充電時間 | 1.5 | 20%-90%soc | ||
動力電池 | 電池類型 | 磷酸鐵鋰 | ||
電池廠家 | 湖北億緯動力有限公司 | |||
成箱型號 | G230L-1P39SHW | |||
電池電量（kWh） | 287.04 | |||
標稱電壓（V） | 624 | |||
標稱容量（Ah） | 460 | |||
電池能量密度（w.h/kg） | 160.13 | |||
底盤電機 | 生產企業/型號 | **中車/TZ366XS50E | ||
類型 | 永磁同步電機 | |||
額定/峰值功率（kW） | 120/180 | |||
額定/峰值扭矩（Nm） | 500/1000 | |||
額定/峰值轉速 | 2292/4500 | |||
底盤電機**器 | 型號 | KTZ54X40SP5S | ||
生產企業 | **中車 | |||
吸掃作業 | 清掃效率 | ≥95% | ||
**吸入粒度 | 110mm | |||
吸掃寬度 | 3.5m | |||
**清掃能力 | 70000m3/h | |||
碟形盤刷外伸尺寸 | ≥400mm | |||
吸掃行駛速度 | 3-20km/h | |||
清水箱、垃圾箱 | 清水箱額定容量 | 7m3 | ||
垃圾箱額定容量 | 7m3 | |||
卸料門開啟角度 | ≥50° | |||
液壓系統 | 型式 | 開式、電氣** | ||
主要元件 | 齒輪泵、液壓馬達、液壓缸、電磁閥 | |||
系統壓力 | 16MPa | |||
液壓油箱容量 | 60L | |||
油溫 | 60?C | |||
高壓水系統 | 型式/品牌 | 柱塞泵/原裝進口品牌 | 品孚、大龍、AR（艾熱）、普萊索利、霧德 | |
**壓力 | 10MPa | |||
額定轉速 | 1450r/min | |||
水閥型式 | 氣控高壓球閥 | |||
水閥壓力 | 7MPa | |||
噴嘴型式 | 高壓洗滌型 | |||
水濾器 | 濾網式 | |||
清洗速度 | 3~20Km/h | |||
清洗寬度 | 3.5m | |||
清洗水壓力 | 10MPa | |||
水泵流量 | 142L/min | |||
噴淋系統 | 主要部件 | 電動隔膜泵、水濾器、噴嘴等 | ||
掃盤裝置 | 型式 | 中置兩個掃盤，液壓馬達驅動，轉速可調，可****，具有自動避讓功能 | ||
掃盤直徑 | 850 mm | |||
掃盤速度 | 高：110r/min；中：80r/min；低：50r/min | |||
掃盤角度 | 前傾：4-6度；外傾：4-7度 | |||
吸盤 | 型式 | 雙吸口，液壓**，彈簧懸浮。 | ||
吸口直徑 | 180mm | |||
吸盤寬度 | 2400mm | |||
側噴桿 | V型噴桿，具有自動避讓功能 | |||
作業續航能力 | 強掃模式 | 作業時間+加清水的時間+排污水的時間（綜合使用時間）=6.5小時 | SOC：**-20% | |
每30min排一次污水；每50分鐘加一次清水 | ||||
標準模式 | 作業時間+加清水的時間+排污水的時間（綜合使用時間）=9.8小時 | |||
每40min排一次污水；每50分鐘加一次清水 | ||||
采用304單層不銹鋼瓦棱結構設計，集部分清水箱與垃圾箱于一體。垃圾箱傾翻卸料，卸料角達480，垃圾箱總容積達7m3，有效容積不小于4m3。
垃圾箱后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。
垃圾箱中的污水箱內采用大平面斜坡結構，**卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報**和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓自潔裝置在傾倒垃圾后可對污水箱進行自動清洗。
圖1 大平面斜坡結構
垃圾箱中的吸塵筒采用雙層不銹鋼結構，便于吸塵筒長期磨損后的更換。
圖2 雙層不銹鋼吸塵筒
采用為新能源洗掃車定制開發的6.3號離心風機，具有效率高、噪聲低、性能曲線平坦、高效區寬廣等特點。風機轉速范圍2200——2900rpm；流量大于11000m3/h,全壓大于9300pa。
采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送**吸口，作業飛濺少，污水吸凈率高。
采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。當側噴桿遇到前方障礙物，可向內收縮避讓，越過障礙后自動恢復到正常工作位置。
高壓清洗系統由高壓水泵、高壓管路系統、分水閥、噴桿/噴嘴等組成。用于給角噴、掃盤噴桿、吸嘴噴桿、自潔、噴霧、手持噴**提供高壓水。
高壓水泵采用知名品牌柱塞式水泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過安全閥和溢流閥保護，有效防止高壓水泵損壞。
側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗**，可用于清洗車身和其它設備和**。
圖3 沖洗卷盤
采用**北部精機疊加閥組，確保整車液壓動作的穩定性和流暢性；齒輪泵采用國產優質泵，性能可靠。
在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如上裝動力系統故障無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。
采用“顯示屏+**器+CAN總線操作面板”的**模式。具備一鍵啟動作業和一鍵停止作業功能。所有作業功能模式均可任意組合配置使用。

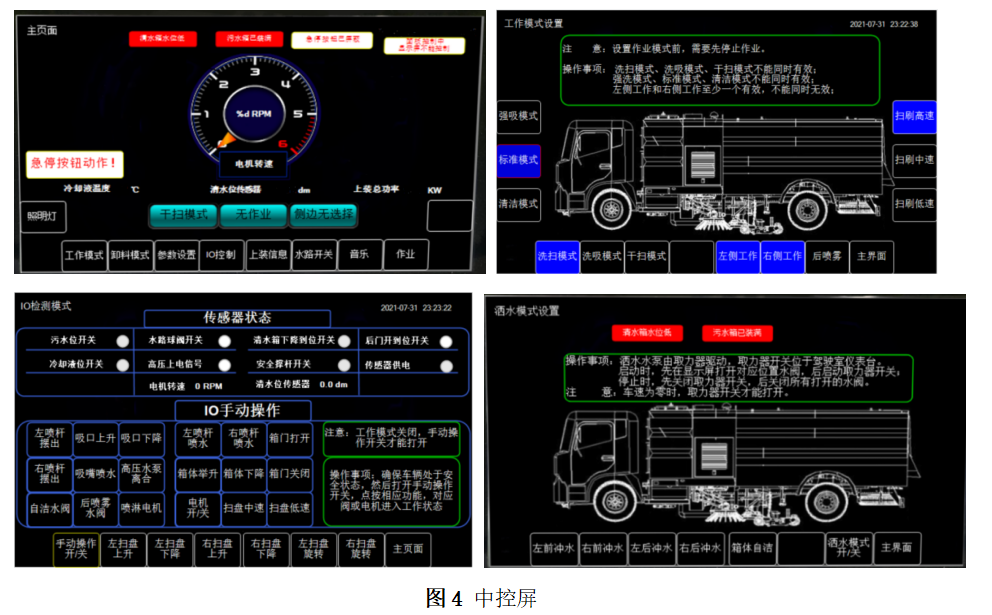

中控屏
采用7.0寸采用帶觸摸功能的中控屏**，防護等級IP65，分辨率800*480TFT。監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；
IO手動模式，當車輛維修、調試時使用IO手動模式，執行機構動作不受傳感器邏輯判斷。
尾部配置操作面板
位于車輛右側后輪之后，主要用于垃圾箱的卸料、調試維修。
圖1 操作面板
語音播報器
多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

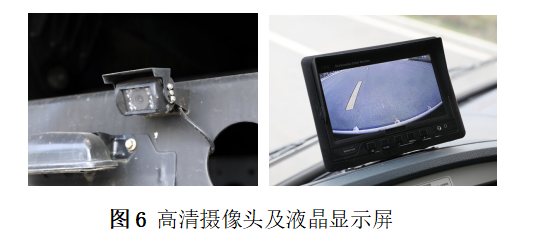

高清監控顯示器
在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。
上裝電機
上裝電機根據洗掃車的運行特點定制開發的永磁同步電機，額定轉速1800r/min時，電機持續功率50kW。通過膜片式聯軸器、軸承座、皮帶輪驅動風機、高壓水泵、液壓油泵工作。高壓水泵前有氣動離合器，氣動離合器分離，高壓水泵不需工作。
電機**器
將車輛動力電池高壓直流電轉為上裝永磁同步電機所需的交流電，并可根據具體的作業工況要求對電機的轉速進行調整。具有如下特點：
ü 整機采用鑄鋁開模設計，防護等級高；
ü 具備上電緩沖、溫度檢測、輸入輸出過壓與欠壓保護、過流保護、限流保護、過載保護等功能；
ü 高可靠性的模塊化電路設計，具有優越的抗電磁干擾性能。
圖7 上裝電機**器
具備垃圾箱舉升安全保護裝置，在后門未打開狀態下，確保垃圾箱無法舉升。
配置安全棒，為車輛維修或檢查時，提供安全保護。安全棒未放下時，智能系統將禁止垃圾箱回位，可有效防止維修時的事故發生。
圖8 安全棒
清水箱內設有低水位傳感報**系統，缺水時報**且水泵自動停機。
車輛處于作業狀態倒車，掛倒擋后，自動停止作業，掃盤、噴桿、吸嘴等自動收回。
采用東風EQ1181DACEV3型二類載貨汽車底盤，該底盤專門為洗掃車輛定制開發，底盤布置緊湊。

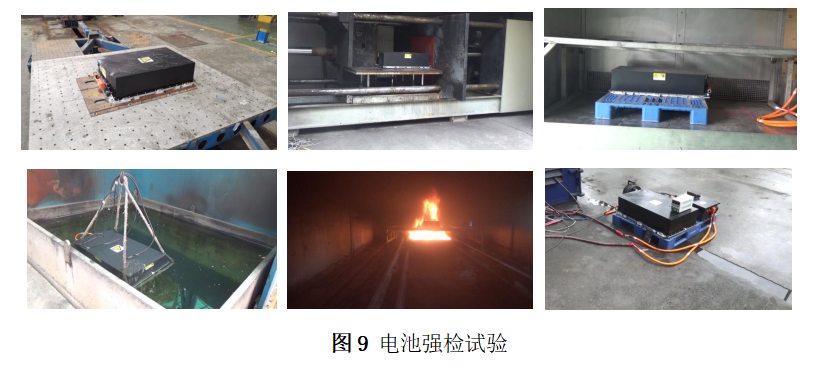

動力電池
該車型動力電池為湖北億緯動力有限公司所生產的G230L-1P39SHW型磷酸鐵鋰動力電池箱。電池系統通過2并5串的連接方式，將10組電池箱組成動力電池總成。
G230L-1P39SHW型動力電池箱由39個LF230方形鋁殼單體電芯串聯后PACK成箱，工作溫度范圍達-30℃～60℃，防護等級達IP68。
電池系統配置加熱膜，可滿足北方寒冷區域使用需求。
具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。
驅動電機
底盤配置中車電機的180kW高效永磁同步型電機，產品可靠、高鐵品質，搭配法士特/豐川動力AMT變速箱和中車時代電機**器，在滿足了電動車駕駛的舒適性和經濟性的同時，還可實現25%以上的爬坡度。

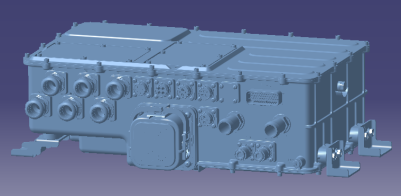

五合一**器
底盤采用江蘇吉泰科電氣股份有限公司為東風汽車所研制的五合一**器，集成了助力轉向電機**器、空氣壓縮機電機**、DC/DC、高壓輸配電和上裝高壓預充取電共五項功能，其中上裝配電預留20+60+120kW三個大功率取電接口，方便各類型上裝電動化功率取電需求。
該五合一采用集成化設計，大幅提升功率密度的同時，具有高智能、高穩定、高安全的特點。
安全防護：
l 漏電檢測：車輛上電狀態可通過絕緣檢測模塊監控整車是否漏電；
l 多層保護：車輛在正常充放電過程中，整車**器、主控、輔控、電池管理系統多層監控保護電流情況，保證高壓安全；
l 主動放電功能：整車下電后，高壓電器零部件電壓迅速降低到36V以下的安全電壓，保證安全。
優化風機性能和風道系統，降低能量損耗，作業續航可以提升約20%。該車輛動力電池搭載287度電，采用標準模式，可以持續作業10個小時；采用強力模式，可以持續作業6.5個小時。
采用“顯示屏+**器+CAN總線操作面板”的**模式。中控屏可以監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；可以通過遠程終端傳遞給監控平臺，實時監控車輛作業指標，大幅度提高車輛的售后服務效率。
核心零部件均與知名企業合作開發；高壓水泵、溢流閥、卸荷閥等為國際知名品牌，質量優良，可靠度高。
配置自動反吹裝置，在冬季作業完成后，可對管路進行自動吹水，確保管路冬季不會凍壞，以便下次作業正常使用。
圖10 反吹裝置
表1 底盤隨車工具
序號 | 類型 | 單位 | 數量 | |
1 | 隨車工具 | 雙頭扳手-13X15 | 把 | 1 |
雙頭起子總成 | 把 | 1 | ||
鯉魚鉗總成-8 | 把 | 1 | ||
小活動扳手總成-200X24 | 把 | 1 | ||
車輪螺栓螺母扳手-27 | 把 | 1 | ||
專用工具袋 | 個 | 1 | ||
輪胎撬棍兼千斤頂搖臂-450 | 把 | 1 | ||
輪轂軸承螺母套筒扳98mm | 把 | 1 | ||
2 | 反光背心 | 件 | 1 | |
3 | 20噸油壓千斤頂 | 個 | 1 | |
4 | 三角**示牌 | 個 | 1 | |
5 | 保修手冊 | 本 | 1 | |
6 | 服務站站點手冊 | 本 | 1 | |
7 | 使用說明書 | 本 | 1 | |
8 | 停車楔 | 只 | 2 | |
表2 備品備件清單
序號 | 類型 | 單位 | 數量 |
1 | 后門、風機、吸塵筒密封條 | 根 | 3 |
2 | 消防水帶、消防扳手、污水帶 | 套 | 1 |
3 | 水濾扳手 | 把 | 1 |
4 | 手壓泵桿 | 根 | 1 |
5 | 刷毛 | 套 | 1 |
6 | 清洗** | 把（含**頭） | 1 |
7 | 回吹氣管 | 根 | 1 |
8 | 墊皮、通針 | 套 | 1 |
9 | 快接 | 個 | 2 |
