1產品簡述

1.1 產品簡述

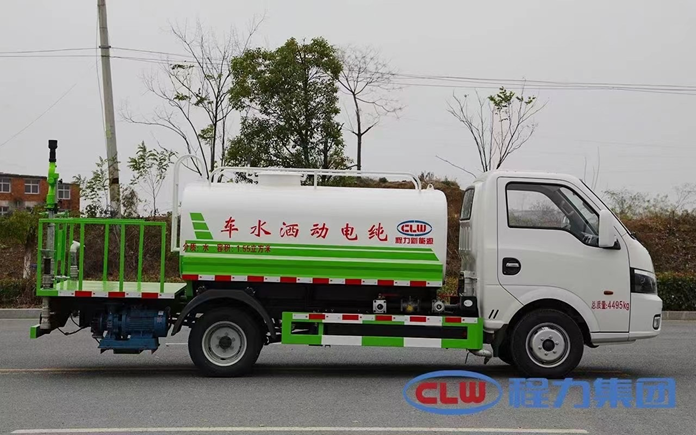

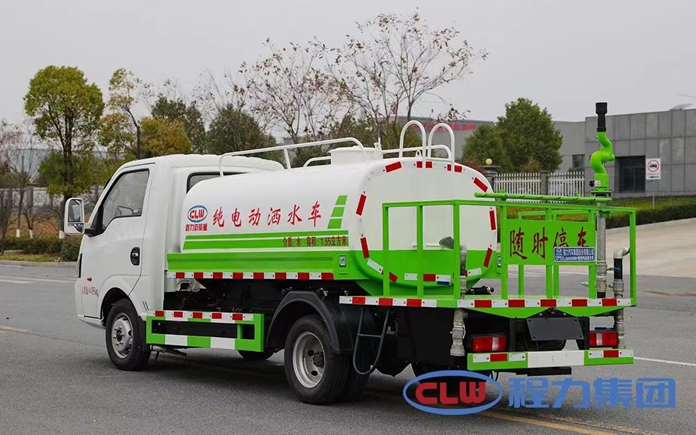

純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。

工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。

1.2 使用場景

該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

2          產品性能特點

2.1 底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

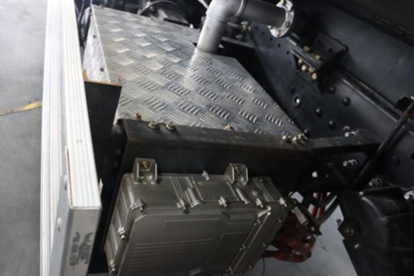

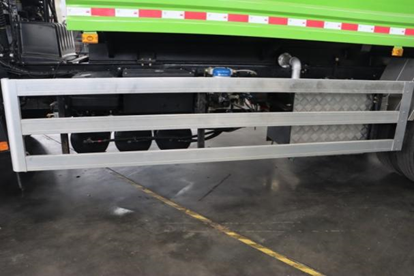

(1)   動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

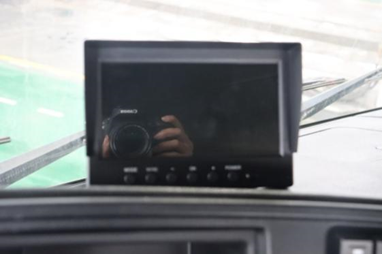

(2)   駕駛室標配中控鎖，MP5，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3)   整車輕量化設計，**總質量為4495kg；

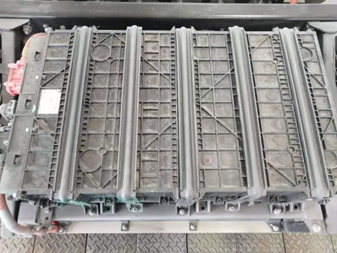

(4)   搭載55kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

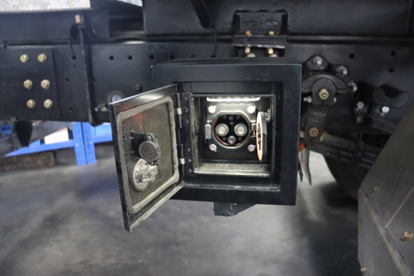

(5)   配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

2.2、性能特點

(1)   采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；

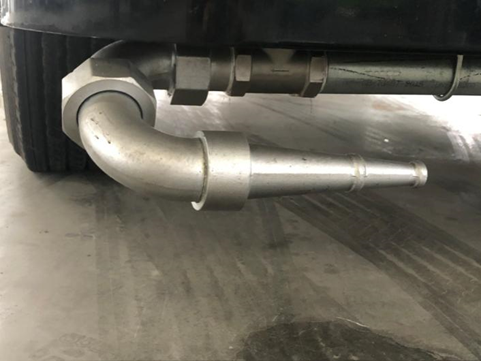

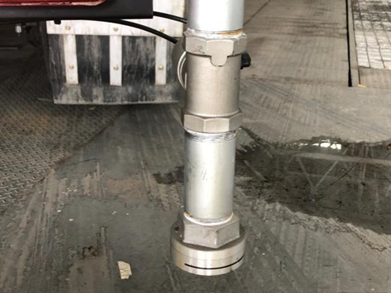

(2)   中沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋6條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到8m，能有效抑制路面灰塵；

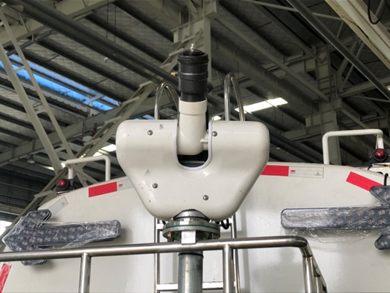

(3)   360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過30米；

(4)   零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

2.3、上裝組件說明：

4、罐體經防銹處理，整體采用自動化焊接，經久耐用。

5、帶腰沖、后灑、側噴、后置電動高炮。

6、對沖作業寬度＞14米。側噴高炮作業寬度＞10米。電動高炮射程＞30米。

7、后部采用大平臺設計，可加裝噴霧機。

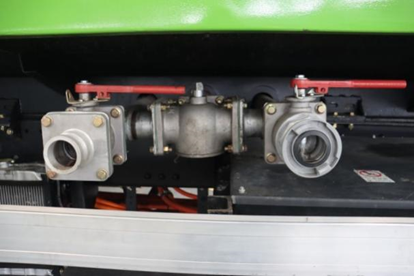

8、大流量自吸自排灑水泵，**自吸高度為8米。

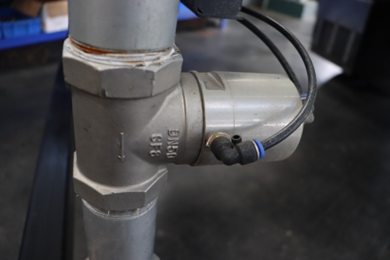

9、低壓管路采用鍍鋅管，堅固耐用。

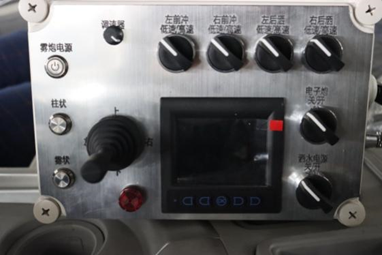

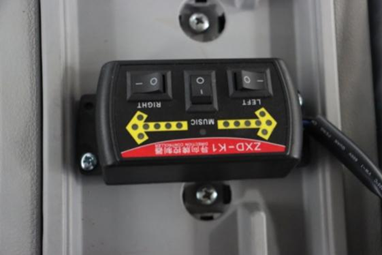

11、CAN駕駛室操作作業。

19、清水箱，采用高強度碳鋼材質。容積達2-3m3。

2.3、產品性能特點

1）園形箱體，大大增加罐體承受能力，增加整車美觀程度。

2）底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

3）灑水車采用東風純電動二類汽車底盤改裝，具有對沖、后灑、側噴、高炮等功能。

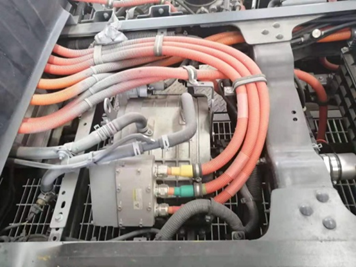

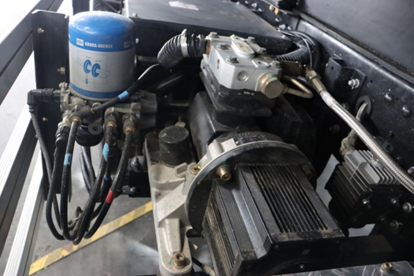

4）**電機驅動水泵，水泵采用電動專用40/50灑水泵。

6）作業系統具有電腦**，大大地保障和提高車輛的使用率。

2.4、產品優勢

1）水箱充分利用了車載空間，內置防浪板，容積可達2-3m3。

2）專人試車；模擬各種復雜工作環境，所有灑水車發車前實車測試。

3）售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

4）無發動機組，整車工作時噪音低。

3          產品主要技術參數

3.1 車型基本參數表

3.2 底盤基本參數表

3.4、      專用參數表

4          產品主要結構

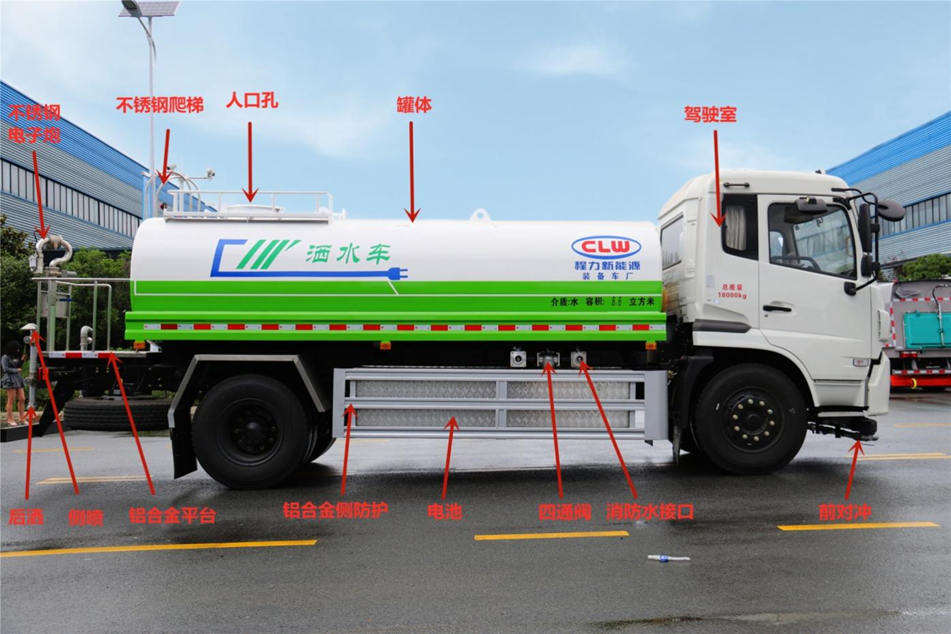

4.1、整車基本結構分解

4.2、整車基本配件圖解
