路面養護車產品功能特點
1、前排7噴嘴形成的高壓噴射水幕，左右15度的偏角，可有效清潔路面。
2、左右超過45度偏角的單點清淤，**限度的清除頑漬。
3、后置15-20米長的高壓卷盤配多種角度的清洗**，是清除小廣告的好幫手。
4、車載上裝帶動高壓泵，整套機組性能穩定可靠。
5、優質電動推桿系統，運行流暢。
產品簡介：
CL5041TYHBEV純電動路面養護車是新能源路面養護專用車輛，該車型選用東風純電動底盤改裝，具有噪聲低、能耗低、易操作、無排放污染等特點。整車作業效率高，工況時間長，造型時尚，技術達到國內**水平。
性能特點：
● 高低壓水泵均采用電機驅動，沖洗壓力無極可調，實現提升效率、節能降耗、綠色環保的要求.● 配備前置高壓清洗，通過左右角度及位置調節實現高效清洗
該產品是一款高端智能型路面養護車，產品采用東風汽車公司EQ1041TACEV3型二類載貨汽車純電動底盤改裝，加裝清水箱、高壓水路系統、電氣系統等部件改裝而成。
|
項目 |
參數 |
備注 |
|
|
公告號 |
整車公告號 |
CL5041TYHBEV |
|
|
底盤公告號 |
EQ1041TACEV3 |
/ |
|
|
質量參數 |
**總質量 |
4495 |
/ |
|
整備質量 |
2880 |
||
|
載質量 |
1485 |
||
|
尺寸參數 |
整車尺寸 |
5235，5595X1820X2240,2275 |
/ |
|
軸距 |
2800 |
/ |
|
|
前/后懸 |
1176/1259 |
/ |
|
|
動力電池 |
電池類型 |
磷酸鐵鋰 |
/ |
|
電池廠家 |
湖北億偉動力有限公司 |
/ |
|
|
成箱型號 |
T5-160L-1P60SHW |
/ |
|
|
電池電量（kWh） |
61.824 |
/ |
|
|
標稱電壓（V） |
386.4 |
/ |
|
|
標稱容量（Ah） |
160 |
/ |
|
|
電池能量密度（w.h/kg） |
142.18 |
/ |
|
|
電機 |
類型 |
永磁同步電機 |
/ |
|
額定功率/峰值功率 |
55/110 |
/ |
|
|
額定扭矩/峰值扭矩（N.m) |
150/318 |
/ |
|
|
額定轉速/峰值轉速（r/min） |
3500/12000 |
/ |
|
|
其他 |
**車速（km/h） |
90 |
/ |
|
續駛里程 |
265 |
等速法 |
|
|
充電時間 |
1.5 |
/ |
|
|
上裝參數 |
連續作業時間 |
＞6 |
|
|
高壓水泵**壓力 |
≥150 |
||
|
高壓水泵**流量（L/min） |
≥30 |
||
|
箱體參數 |
箱體厚度 /涂層 |
4.5mm |
||
|
箱體容積 |
1.2m3 |
|||
|
罐體材質 |
Q235碳鋼 |
|||
|
上裝電機 |
類型 |
永磁同步電機 |
||
|
冷卻方式 |
水冷 |
|||
|
專用性能參數 |
管路直徑 |
20# |
||
|
驅動方式 |
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 |
|||
|
水箱容積( m3 ) |
1.2 |
|||
|
高壓清洗寬度 |
1500-2000 |
|||
|
高壓清洗作業速度(km/h) |
3-15 |
|||
|
**清洗能力(m2/h) |
30000 |
|||
|
卷盤 |
15 |
|||
|
作業時間 |
0.5-2 |
|||
|
作業噪聲 |
< 88 符合GB7258規定 |
|||
|
高壓水泵 |
噴水形式 |
高壓霧狀 |
||
|
主要元件組成 |
高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
|||
|
高壓水泵 |
GTM |
|||
|
安裝位置 |
高壓 |
駕駛室前置噴水架、卷盤 |
||
|
**型式 |
電子**，一鍵操作 |
|||
|
【整車公告參數】 |
||||||
|
產品名稱 |
程力牌CL5041TYHBEV型純電動路面養護車 |
|||||
|
總質量 |
4495 |
駕駛室準乘人數(人) |
2 |
|||
|
額定質量 |
1485 |
外形尺寸 |
5235，5595X1820X2240,2275 |
|||
|
整備質量 |
2880 |
貨廂尺寸 |
XX |
|||
|
軸荷 |
1500/2995 |
**車速(km/h) |
90 |
|||
|
備注： |
備注：該車裝備有水箱、噴水架、高壓水**等專用裝置,用于城市道非機動車道,人行道,護欄,路牙等的清洗養護作業;2.儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/湖北億緯動力有限公司;3.電機的額定/峰值功率:55kW/110kW;4.側面防護裝置材料為鋁合金,連接方式為螺栓連接,后下部防護裝置由專用裝置替代,離地高度:350mm;5.ABS型號/生產企業:RL-108/瑞立集團瑞安汽車零部件有限公司;6.可選裝ETC車載裝置;7.選裝前部裝置時,前伸量為360mm,對應長度為:5595mm,未選裝時,前伸量為0mm,對應長度為:5235mm;8.選裝前對沖,后部噴水,上噴霧,下噴霧,不同的前噴裝置,不同的箭頭指示燈,選裝不帶前噴水架,選裝電池罩,不同樣式的前噴水架,選裝裝置在3%誤差范圍內,忽略不計,該車配備隨車工具,冷卻液,液壓油加注正常對應整備2880kg |
|||||
|
【底盤技術參數】 |
||||||
|
底盤型號 |
EQ1041TACEV3 |
底盤名稱 |
純電動載貨汽車底盤 |
|||
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|||
|
軸數 |
2 |
輪胎數 |
6 |
|||
|
軸距 |
2800 |
|||||
|
輪胎規格 |
185R15LT 8PR |
|||||
|
鋼板彈簧片數 |
3/5 |
前輪距 |
1395 |
|||
|
燃料種類 |
純電動 |
后輪距 |
1242 |
|||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
|||
|
TZ210XSZ03 |
成都壹為新能源汽車有限公司 |
0L |
110kw |
|||

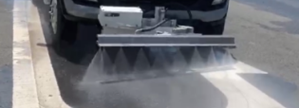

n 前噴水架
配置前噴水架，通過線狀高壓水幕對道路路面進行沖洗，沖洗寬度≥1.7m；可升降（上下100mm），可左右搖擺18°；
圖1 前噴水架
球閥開關式手推噴架
在車輛無法到達區域，將手推噴架連接箱體水源，對該區域進行道路清洗，清洗寬度≥1.4m。
卷管盤+手持噴**
使用高壓噴**清洗路標、廣告牌等，15米/20米可供選擇，帶彈簧護套，減少膠管磨損。
保護及提示裝置
配置高壓水泵防空轉功能；低水位缺水報**功能；工作模式切換時，水路系統自動卸荷功能；配置語音報**裝置；
中控屏
選配駕駛室中控屏，高壓水路**系統采用電動執行器，采用CAN總線**技術，對常用作業模式實現高壓球閥啟閉。
作業監控
選配工作攝像頭，對作業情況及作業效果的實時監控。
上裝電機
采用永磁同步電機作為高壓水泵的動力源。永磁同步電機具有體積小、質量輕、效率高、發熱小、啟動轉矩大、能耗低等優點。
DCAC
DCAC將車輛動力電池高壓直流電轉為上裝永磁同步電機所需的交流電，并可根據具體的作業工況要求對電機的轉速進行調整。具有如下特點：
整機采用鑄鋁開模設計，防護等級高；
具備上電緩沖、溫度檢測、輸入輸出過壓與欠壓保護、過流保護、限流保護、過載保護等功能；
高可靠性的模塊化電路設計，具有優越的抗電磁干擾性能。

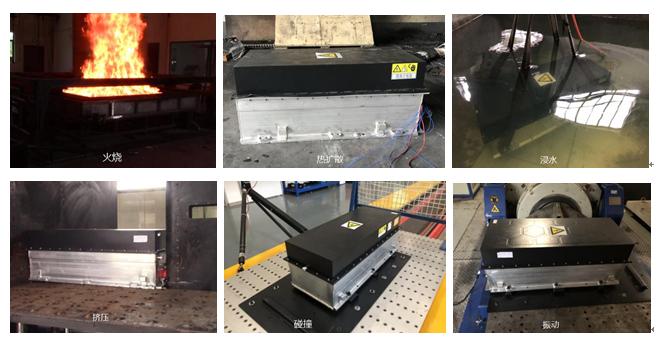

電池的綜合性能。底盤采用億緯鋰能的磷酸鐵鋰類型、61kWh大容量動力電池。動力電池電池配置加熱功能，滿足車輛在各種環境條件下使用需求。
動力電池箱由60個LF160方形鋁殼單體電芯串聯后PACK成箱，工作溫度范圍達-30℃～60℃，具有過溫、過充、過放、短路等多重防護，性能穩定、安全可靠。
驅動系統（電機加減速箱）。底盤配置針對環衛車運營工況，定向研制的110kW大功率高效永磁同步型電機，高轉速配置減速箱方案，在滿足了電動車駕駛的舒適性和經濟性的同時，還可實現25%以上的爬坡度，防護等級可滿足IP68，安全可靠。
四合一**器。底盤采用東風新能源汽車有限公司為環衛車開發的四合一**器，集成了電機**器、DC/DC、高壓輸配電和上裝高壓預充取電共四項功能，其中上裝配電15kW大功率取電接口，方便各類型上裝電動化功率取電需求，，防護等級可滿足IP68，安全可靠。
**匹配上裝驅動電機，使電機始終處于**效區域運行。采用電機與高壓水泵直驅方案，提高傳動效率，減少故障點。
核心零部件均與一流知名企業合作開發；高壓水泵采用國際知名進口品牌，可靠性高。清水箱采用304不銹鋼，其他上裝結構件整體電泳+烤漆，杜絕銹蝕。
純電動路面養護車細節結構展示：
|
**器 |
|
|
倒車影像 |
|
|
工具箱 |
|
|
**盒 |
|
|
消防水接口 |
|
|
高壓卷盤 |
|
|
高壓水泵 |
|
|
高壓水前噴架 |
|
|
點噴 |
|
|
電池 |
|
